det primære formål med Printed Circuit Board (PCB) reverse engineering er at bestemme det elektroniske system eller undersystemfunktionalitet ved at analysere, hvordan komponenter er forbundet.n

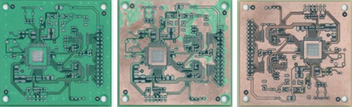

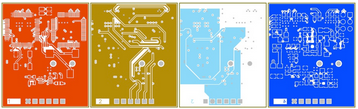

figure 1: separerede lag af Emic 2 -teksttospeech -modulet, en 4

layer pcb. På egen hånd fortæller lagene kun del, hvisnogen, af historien. Placeret sammen kan et komplet kredsløbslayout identificeres.

---

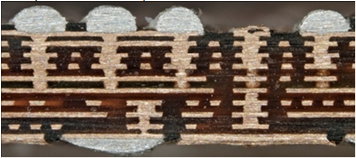

figure 2: Cross

sektion af Apples 10layer iPhone 4 Logic Board [8]. Inter

layer -afstand er ca. 2mil, og total tykkelse er kun 29,5 mio .. Området med loddemaske (1,1 ”x 0,37”) blev fjernet på under et minut (til højre).

---

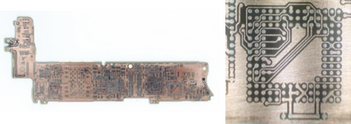

figure 4: iPhone 4 Logic Board med loddemaske fjernet (til venstre). En 235x forstørrelse viser alle kobberspor intakt med minimal ridning (til højre).

figure 6: TP -værktøjerne Skat Blast 1536 Champion Abrasive Blast Cabinet (til venstre) og indvendig visning, der viser en mål PCB og ideel placering af dysen (højre).

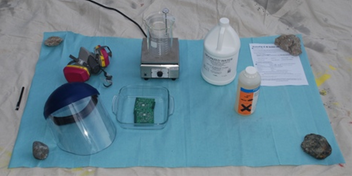

figure 8: arbejdsplads til vores Kemiske fjernelseseksperimenter.

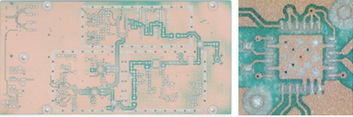

figure 7: øverste side af en PCB efter slibende sprængning (til venstre). En 235x forstørrelse (til højre) viser pitting på PCB -overfladen mere detaljeret.

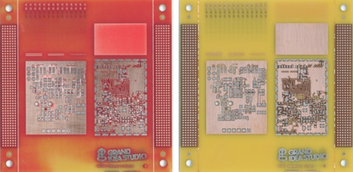

figure 9: Resultater med Ristoff C8 efter en 30 minutter (til venstre), 60 minutter (center) , og 90 minutter (til højre) blødgør ved 130 ° F.n

figure 10: Resultater med Magnastrip 500 efter en 60 minutter (til venstre) og 75 minutter (til højre) ved 150 ° F. ov 14: Brug af Dremel -værktøjet til at udsætte lag 3 gennem substratet (til venstre) og det resulterende indre lag (højre).

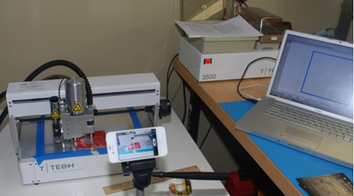

figure 15: t

tech quickCircuit 5000 PCB -prototypingssystem og vært bærbar computer, der kører isopro 2.7.

-

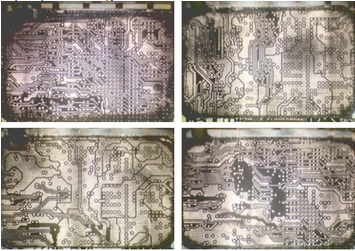

figure 17: indre lag 2 til 5 af en del af iPhone 4 -logikkortet (med uret startende ved øverste venstre) opnået med CNC -fræsning.

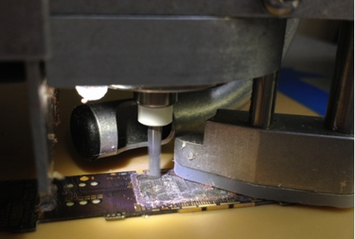

"figure 16: tæt"up af TTech QuickCircuit 5000 fræser et lag af iPhone 4 Logic Board.

ovn

-

figure 19: indre lag 2 gennem 5 af et 6lag PCB opnået med overfladeslibning (med uret start fra øverste venstre).

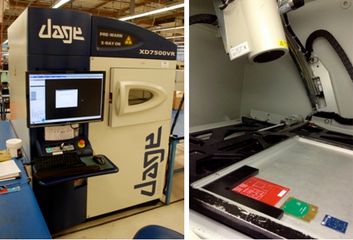

ovray kammer (til højre).

--

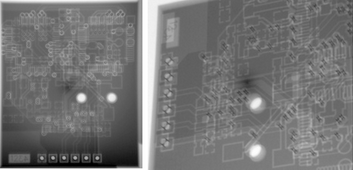

figure 21: xray billeder af en 4layer pcb, top down (til venstre) og vinklet tætup (højre ).

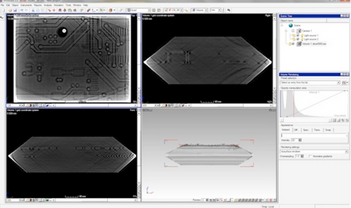

-figure 22: skærmbillede fra vgstudio 2.1, der viser x, y og z tværsektionsvisninger af en PCB.

--

figure 23: CT -billeder af Emic 2 PCB. Feltetofview var begrænset til detnederste centrum af bestyrelsen. De fire lag (venstre til højre) blev bekræftet for at matche de kendte layouts i fig.

---
