Definitionen af serietilslutning og paralleltilslutning af lithiumbatterier

På grund af de enkelte lithiumbatteriers begrænsede spænding og kapacitet kan større spændinger og kapaciteter kun opnås ved at tilslutte dem i serie og parallelt for at imødekomme forskellige produktapplikationer.

Her vil vi vise dig, hvordan batterierne i serie og parallelt.

Lithiumbatterier tilsluttet i serie
Tilføj spændingen af batterier, kapaciteten forbliver den samme, og den interne modstand stiger.

Lithiumbatterier forbundet parallelt
Konstant spænding, ekstra kapacitet, reduceret intern modstand og forlænget strømforsyningstid.

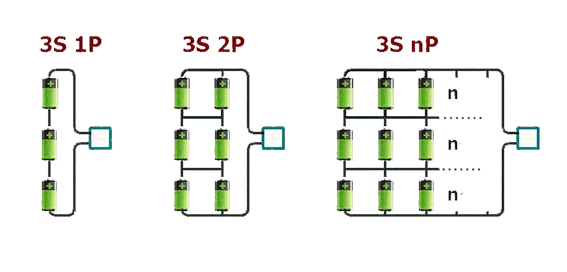

For eksempel: 18650 3, 7V 2, 5Ah
3S1P: 11, 1V/2, 5Ah (11, 1V) 3, 7Vx3)=3S2P:
11, 1V 5Ah ( 5Ah/2x2, 5Ah) Her skal du være mere opmærksom på: Bland ikke forskellige mærker af lithiumbatterier, forskellige kapaciteter eller gamle og nye lithiumbatterier.=Vælg venligst batterierne med samme ydeevne.

Litiumbatteriets matchningskriterier

spændingsforskel ≤ 10 mv, impedans forskel ≤ 5 mΩ, kapacitetsforskel ≤ 20mA
