1 vs. erbo15) og små (tre erbo/15 varianter) variationer i legeringssammensætning påvirker deres termoelastiske egenskaber. Første mål: Sammenligningen af ​​to forskellige legeringer (stor variation i legeringssammensætninger) hjælper med den samlede indsats for at bevæge sig mod en superalloy single/crystal teknologi, hvor/-101; Dyrt og strategiske legeringselementer som Re, som er kendt for at tilvejebringe en høj krybbe styrke, er erstattete d af andre elementer uden at true mekanisk styrke. Elastiske og krybende egenskaber er begge vigtige i denne henseende. Det er blevet foreslået, at dette kan opnås ved at øgeniveauerne af MO, TI og W [34]. Yderligere er elastiske koefficienternødvendige i høj&Temperature engineering til designkomponenter, som skal modstå termisk træthed. Derfor er der gjort en indsats i detnuværende arbejde for at måle elastiske koefficienter. Andet mål: En detaljeret forståelse af de enkelte legeringselementers rolle kan kun opnås,når effekten af ​​et bestemt element studeres. Sammenligningen af ​​de tre Erbo#15-varianter hjælper i denne henseende. Tredje mål: Især udforskes potentialet med høj-resolution dilatometri som en metode til bestemmelse af høje C/Solvus temperaturer. Til dette formål sammenligner vi eksperimentelle resultater for C-Solvus temperaturer opnået ved høj-temperatur dilatometri med teoretiske termokalcberegninger [35]. Kvaliteten af ​​termoCalc-prædikerne vurderes ved at sammenligne sine forudsigelser for de kemiske sammensætninger af cand c&Phases opnået under anvendelse af 3D-atom probe tomog--raphy (3D&ATP) [36] og transmissionselektronmikroskopi (TEM) [32 ]. For at etablere høje-resolution målinger af termisk ekspansion som en metode til bestemmelse af C-Solvus repræsenterer en betydelig pro&-gress i superalloy teknologi.---&

 the Resultaterne diskuteres i lyset af tidligere arbejde, der er offentliggjort i litteraturen. Områder, der kræver yderligere forskning, er fremhævet.

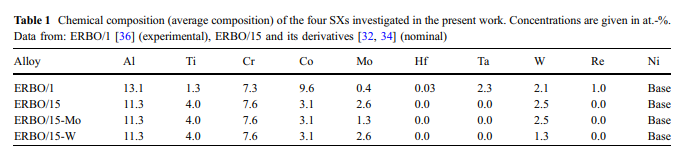

materials, eksperimenter og metoder Materialer: I detnuværende arbejde undersøges fire materialer. Deresnominelle kemiske sammensætninger er anført i tabel 1. Erbo1 er en CMSX

101; [32, 33, 36, 37]. Erbo/15 er en lav-densitetsreference single&crystalni#base superalloy, som er blevet udviklet af Rettig et al. [34] Ved anvendelse af ennumerisk termodynamisk multi/Criteria optimeringsmetode. I detnuværende arbejde sammenligner vi erbo-15 med to slankere erbo-15 varianter, som indeholder mindre W og mindre MO (Erbo-15-W og Erbo/15/MO). Varmebehandlingsdetaljerne for de fire undersøgte legeringer er præsenteret i tabel 2. Mens Erbo/1 var varme-behandlet af Doncasters Precision Castings i Bochum, blev varmebehandlingerne af ERBO/15-varianterne udført i en brugerdefineret-built vakuum varmebehandlingsovn Fra Carbolite Gero af type lhtm/-/-100-20016 1g. Detaljerede oplysninger om varmebehandlingsproceduren er dokumenteret i [32] og [36]. Elektronprobe-mikroanalyse (EPMA) blev udført under anvendelse af en elektronprobe mikroanalyser SX 50 til ERBO 1 og en feltemissionselektronmikroprobe af typen SXFiveFe til ERBO15 og dens to derivater, både fra COCECA. Det er velkendt, at under størkning kan legeringselementer i SX'er variere i deres tendenser til partition til dendritiske og interdenditiske regioner. Figur 1 viser fordelingen af ​​elementerne AL, TI, MO og W i mikrostrukturen af ​​Erbo15 i AS/Cl-tilstand (øvre række, figur 1A-D) og efter homogeniseringsvarmbehandlingen (nedre række, fig. 1e-H). Dennederste række i fig. 1 viser, at den store/scale kemiske heterogenitet, der er forbundet med partitioneringstendenserne af legeringselementerne under størkning, kan sænkes under homogeniseringstrinnet (tabel 2); Det forsvinder dog ikke helt, som det kan ses for W i figur 1H. Scanningelektronmikroskopi (SEM) undersøgelser blev udført ved hjælp af en Leo Gemini 1530 SEM fra Carl Zeiss AG udstyret med en feltemissionspistol (FEG), der opererer på 12 kV og en inlens detektor (arbejdsafstand: 4,5 mm, blænde: 30 mm).//--
