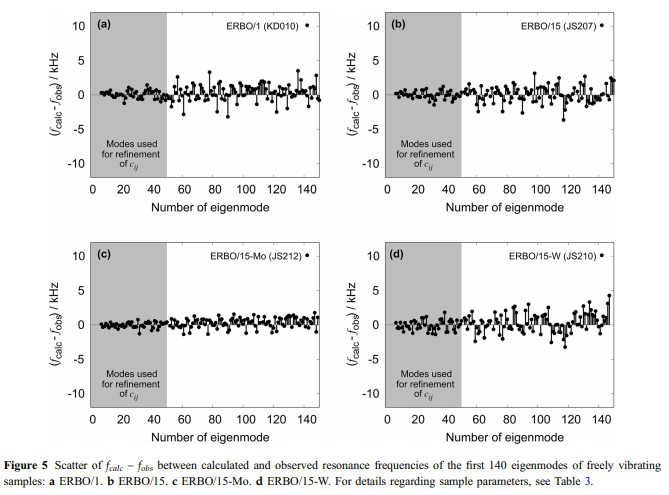

according til Demtro¨ et al. [41], de store-scale heterogeneiteter, der er forbundet med CAST'en og de interdenditritiske regioner), kan påvirke resonanserne med bølgelængder af Dendrite-afstanden. Efter fremgangsmåden beskrevet af DemTro¨ et al. [41], elastiske koefficienter for alle prøver blev raffineret på basis af de 50-egenmoderne med de laveste frekvenser (fremhævet i grå i figur 5A-D) ved en ikke-lineær leastquares pasform. At tage etnærmere kig på forskellene mellem de eksperimentelt observerede resonansfrekvenser fobs og dem, der beregnes ud fra de raffinerede prøveparametre FCALC ved stuetemperatur, giver afvigelser mellem 0,33 og 0,6 kHz i gennemsnit, hvilket dokumenterer den gode kvalitet af raffinements. I figur 5 er disse forskelle plottet som en funktion af egenmoderne fra den laveste til den højeste resonansfrekvens. DEMTRO¨NER et al. [41] har vist, at denne forskel stiger med faldende prøvestørrelse. Vigtigst er det, at der opnås gode RESTsults,når prøvemålene overstiger den gennemsnitlige afstand mellem dendritter med mindst en faktor på 10. Forfatterne konkluderede også, at gennemsnitlige afvigelser på mindre end 2 kHz er acceptable. Som det ses i figur 5, overstiger den gennemsnitlige scatter, der observeres i det foreliggende arbejde, ikke overstiger denne værdi. dilatometri (DIL): HighPrecision dilatometri blev brugt til at overvåge temperaturafhængigheden af ​​koefficientens koefficient Termisk ekspansion ATH. Den termisk inducerede belastning eth, dvs. den relative ændring af prøvelængde DLL0 (L0: prøvelængde ved 293 K) med temperatur, blev målt mellem 100 og 1573 K under anvendelse af et induktivmåler dilatometer af type DIL402C fra Netzsch som beskrevet i [ 41]. Som det kan ses i figur 4B (prøven fastspændt mellem to keramiske stænger, termoelement tæt, men endnu ikke fastgjort), havde de prøver, der anvendes til måling af termisk ekspansion, samme geometri og

-crystallographic orientering Som dem, der er taget til vurdering af de elastiske stivhed, se tabel 3. Dilatometeret blev kalibreret med standardprøver af de samme længder fremstillet af korund. Alle eksperimenter blev udført i han/atmosfære ved opvarmning af 2 kmin. Koefficienterne for lineær termisk ekspansion Ath ¼ Oeth \\ ikke blev bestemt som de første derivater af de tilsvarende stamme temperaturkurver. Til dette formål blev 40 (stamme, temperatur) datapar i et interval på ± 1,5 k omkring hver temperatur TI tilnærmelsesvis af et andetorder polynom, hvorfra ATTHÐTIþ blev beregnet. -/=-

Short til: Beregning af fasediagrammer), der oprindeligt blev udviklet af Kaufmann og Bernstein [45], anvendes til at beregne fase-ligevægter i multikomponentlegeringer [46, 47]. I detnuværende arbejde blev termoCalc (en stats-implementering) i kombination med database TCNI8, version 2019b [35]) brugt til at beregne termodynamisk ligevægt med fokus på C

og Cfaserne. Derudover blev liquidus ogsolidus temperaturer såvel som C-volume frac-tions beregnet som en funktion af temperaturen for alle fire legeringer. Disse beregninger er baseret på en homogen kemisk fordeling af legeringselementer i vores SX. I virkeligheden er der en dendritisk størkning med dendritiske (D) og interdenditiske (ID) regioner, der indeholder forskellige kemiske sammensætninger. Som det er blevet vist i [36], skyldes forskellene i gennemsnitlige kemiske sammensætninger mellem D- og ID-regioner ved en justering af volumenfraktioner, C-channels og C-cuboids i-begge regioner havde den samme sammensætning . Derfor blev der ikke gjort en indsats for at skelne mellem D- og ID-regioner, hvad angår de kemiske sammensætninger af de to faser.&--&--&--&
