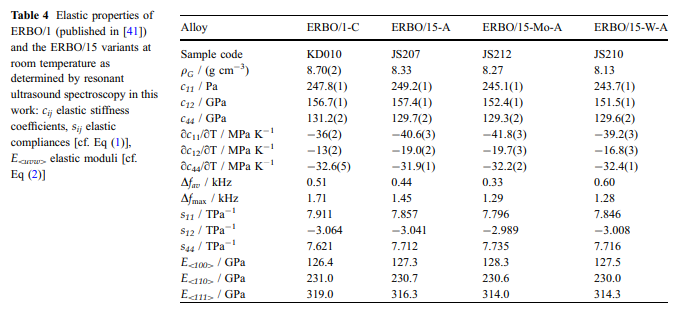

results elastiske egenskaber: De elastiske stivheder af pseudosingle-Crystal erbo/15 og dens varianter som opnået ved RUS-metoden ved stuetemperatur er vist i tabel 4. Til sammenligning har data for Erbo/1 fra litteraturen [41] blevet tilføjet. Derudover er de elastiske overholdelse SIJ blevet beregnet ved hjælp af relationerne, der holder for materialer med kubik symmetri.

The Directional Youngs eller Elastisk Modulus E svarer til den inverse af den langsgående virkning af elastiske overholdelse. Med retningen af ​​interesse U=U1E1? U2E2? U3E3, hvore EI beskriver basisvektorerne i et kartesisk referencesystem, og UI er retning COSINE, E MODULI FOR SELECt Ed Cubic Directions opnås ved:

Vælges værdier er Præsenteret i tabel 4.

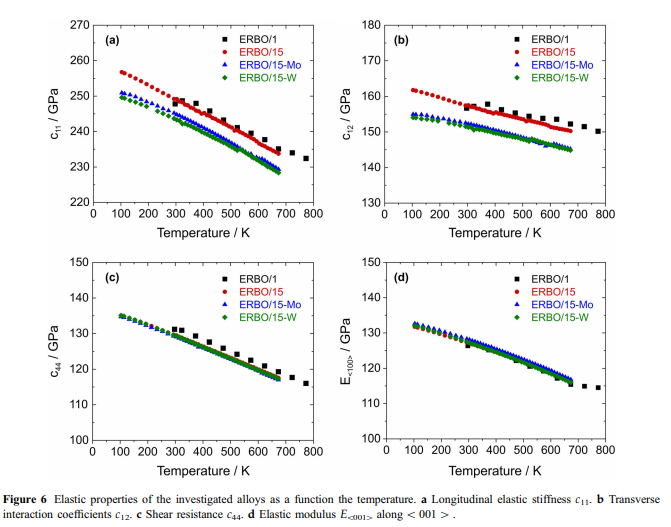

Temperaturafhængigheden af ​​de elastiske stivhed er vist i figur 6. Mellem 100 og 673 K, C11, C12 og C44 falder kontinuerligt med stigende temperatur med ca. 8,5%, 6% og Henholdsvis 13%. Temperaturkoefficienter af CIJ som bestemt ved lineære tilnærmelser til eksperimentelle data i temperaturområdet 273-673 K er angivet i tabel 4. For at beskrive temperaturafhængigheden af ​​E-moduli i de krystallografiske retninger \\ 100 [, \\ 110 [og \\ 111 [de tilsvarende E \\ UVW [Data blev tilnærmet over hele det undersøgte temperaturområde ved hjælp af Polynomialomer af typen:

1 (data fra [41]) og ERBO15-varianterne (dette arbejde) vist i figur 6D . Dilatometriske resultater: Termiske ekspansionsresultater for de fire undersøgte superlegeringer er vist i fig. 7 og 8. De eksperimentelle stamkurver er alle karakteriseret ved godt reproducerbare ændringer i hældning ved høje temperaturer. Dette bliver særligt tydeligt,når de termiske ekspansionskoefficienter, som ATH/f (t) er plottet som en funktion af/-==temperature. Disse kurver udviser et skarpt maksimum af den termiske ekspansionskoefficient ved høje temperaturer. I figur 7 er termiske stammer og termiske ekspansionskoefficienter på ASCrChast og fuldt varme breated erbo15w vist.--/-

erbo15

Cast og Heatbreated Materials er tæt, er toptemperaturen af ​​det varme/trehreated materiale kun 12 K højere end det for AS-Cast materiale. Erbo-1 blev undersøgt i den varme-trehreated materiale tilstand. I tilfælde af ERBO-15-varianterne blev den som-Cast materiale tilstand analyseret. Termocalc forudsigelser og legeringssammensætninger: Termocalc blev anvendt til at beregne ligevægtsfasefraktioner for alle undersøgte legeringer baseret på de kemiske legeringssammensætninger angivet i tabel 1. Disse præsenteres som en funktion af temperatur i figur 9. Mens i Erbo/1 tre termodynamisk Stabile TCP-Phases (L/, R-og R/Phase) dannes ved ligevægt, kun L-phase er dannet i Erbo15 og dets derivater. Med stigende temperatur falder TCP- og C-Phase-fraktionerne, mens frac'en-tion af C-Phase øges. I tabel 6 er de beregnede Solvus (Tsolvus), Solidus (Tsolidus), liquidus (tliquidus) temperaturer sammen med C-phase--fraktionerne ved 873 K og 1323 K taget fra kurverne, der er vist i figur 9, anført. Det bliver tydeligt, at især den beregnede C-Solvus-temperatur&for Erbo-1 er ca. 50 k højere end Solvus-temperaturerne i Erbo-15 og dets derivater. Mens de beregnede solidustemperaturer er ret ens, er væsketemperaturen af ​​Erbo&1 den højeste af alle fire legeringer. Også den beregnede C-Phase fraktion&Fv C/ved 873 K (74 vol.%) Og 1323 K (56 vol.%) Er den højeste i tilfælde af Erbo/1. Når MO eller W-indholdet i Erbo/15 reduceres (afbalanceret af en stigning i Ni), falder de beregnede solidus og liquidus temperaturer. Reduktionerne resulterer i højere C-Phase-fraktioner ved 873 K (&? 1 vol.%), Men lavere C&phase-fraktioner ved 1323 K (//3 vol.%).-&-&-
