3.1.2. st prøver

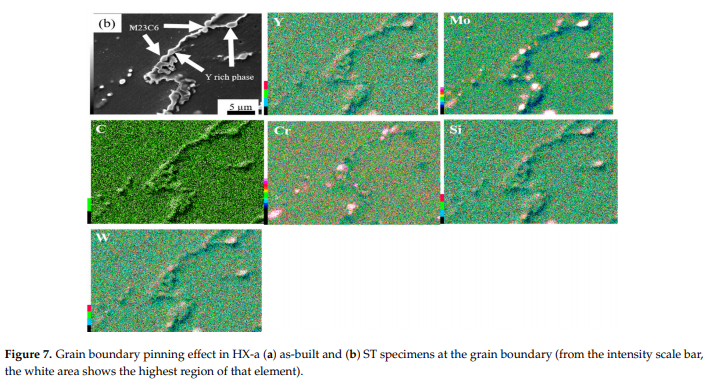

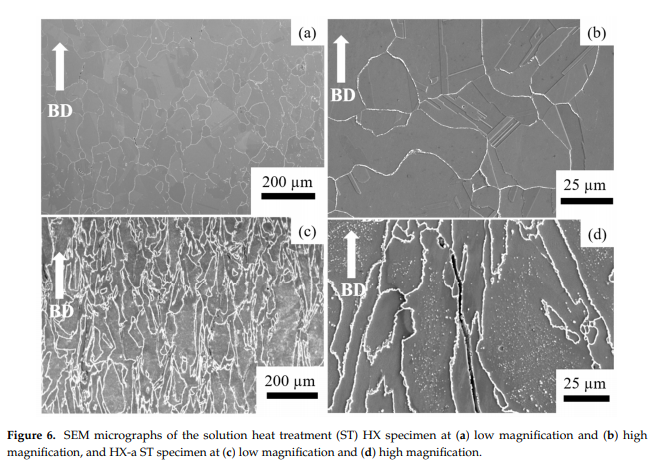

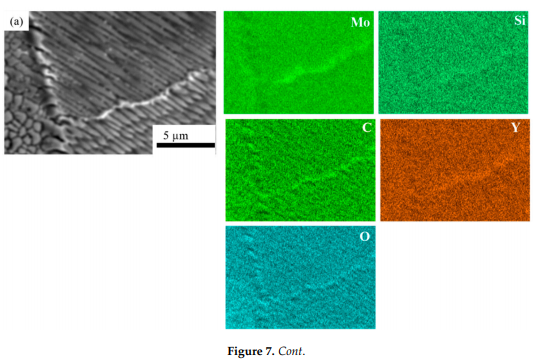

figur 6 viser SEM mikrografer efter ST varmebehandling. Grænserne for smeltede pools og dendritiske strukturer forsvandt. HX ST-prøven fremlagde equiaxed kornmorfologi ved lavere forstørrelse (figur 6a). Denne prøve viste også mange tvillinger ved højere forstørrelser (figur 6B). For HX-A-prøven var ST-prøvens kornmorfologi ligner den for den som-built-prøve (Figur 6C). To hovedforskelle blev observeret mellem HX-prøven og HX-A-prøven efter ST Behandling: I sidstnævnte blev korngrænsen tykkere med carbid, og de fine carbider dannet inde i kornet (figur 6D). I den førstnævnte blev der på den anden side ingen carbider observeret inde i kornet, og korngrænsen var tyndere end den for HX-a ST-prøven (Figur 6B). Vi gennemførte SEM analyse af HX-A som-built-prøve ved korngrænsen; Resultaterne er præsenteret i figur 7a. M6C, SiC, og YC blev dannet ved korngrænsen. Disse carbider ved korngrænsen skal have fastgjort grænsen under opløsningens varmebehandling. Vi gennemførte FE-SEM analyse ved korngrænsen i HX-A ST-prøven. Figur 7B viser Fe-SEM-mikrografen af HX-A ST-prøven. MC (SI, Y), (MO, W) 6C, og CR23C6-carbider blev dannet ved korngrænsen. Disse forårsagede hovedsagelig den korngrænsepinningseffekt for i sidste ende at opretholde en kolonne kornmorfologi.

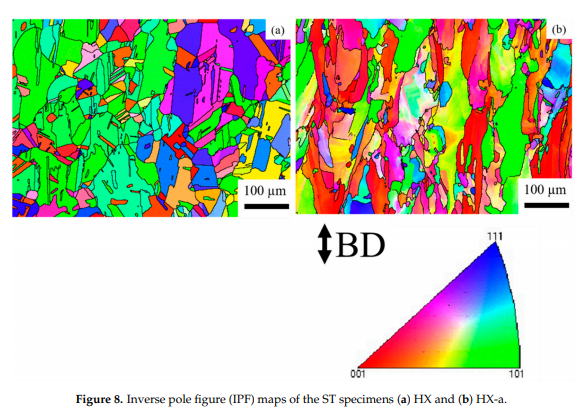

----<figur 8 viser IPF'erne af HX og HXA-prøverne på ST-tilstanden. Efter opløsningens varmebehandling viste HX-prøven ækvivalente korn, og orienteringen var tilfældig (figur 8A). De fleste af kornene har en retning langs (figur 8A). HXA-prøven syntes imidlertid at ligne HXA somBuilt-prøven (Figur 5B); Det vil sige, det havde en kolonne kornmorfologi, og halvdelen af kornene forblev langs den>100
direction (FIGUR

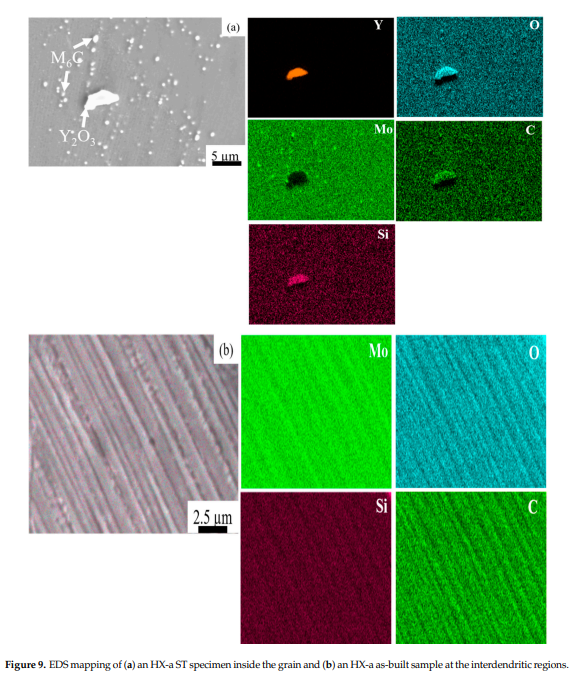

8B).-----Fig--ure 9a viser eds kortlægning af HX-a ST modellen, hvilket indikerer Mo-rich carbider inde i kornet. Der var også dannelsen af et oxid af Y og Si-containing C inde i kornet (se figur 9a). For at finde årsagen til akkumuleringen af M6C-carbider langs de interdenditiske regioner efter opløsningens varmebehandling udførte vi EDS-kortlægning på de interdenditiske områder af HXA som
Built-prøven (Figur 9B); Ved de interdendriske regioner blev MO, SI, C og O adskilt. Materialer 2021, 14, X til peer review 8 af 16 Figur 9A viser eds kortlægning af HXA ST-prøven, hvilket angiver MOrich carbider inde i kornet. Der var også dannelsen af et oxid af Y og Sicontaining C inde i kornet (se figur 9a). For at finde årsagen til akkumuleringen af M6C-carbider langs de interdenditiske regioner efter opløsningens varmebehandling udførte vi EDS-kortlægning på de interdenditiske områder af HXA som

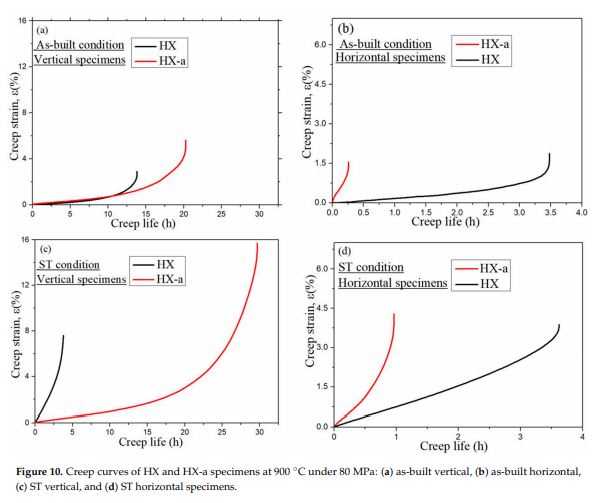

Built-prøven (Figur 9B); på interdendritisk regioner, Mo, Si, C og O blev adskilt.-------Vi gennemført en krybeprøvningen langs bygningens retning (vertikale prøve) og vinkelret på bygningen retninger (vandret prøve); Krympekurverne præsenteres i figur 10. I den som-built tilstand udviste den lodrette HX-prøve et krybt liv på 13,8 timer, mens HXA-prøven udviste et krybt liv 1,46 gange højere, 20,2 h (figur 10A). Desuden afslørede HX-a en højere krybe-rupture forlængelse (5,7%) end HX (2,8%). HX som-Built vandrette prøven udviste længere krybende liv (3,4 h) end HX-a vandrette prøven (0,26 h), men brudstammen varnæsten det samme i begge prøver (figur 10B). Figur 10C viser Startets krybningsegenskaber af St lodrette prøver. HX-prøven udviste et krybt liv på 3,7 timer, mens HX-A-prøven viste en krybende liv otte gange højere, 29,6 timer. HX-A viste en højere krybe-rupture forlængelse (15,6%),næsten dobbelt den af HX (7,5%). HX ST-vandrette prøven udviste længere krybt liv (3,6 timer) end HX-A vandrette prøven (0,26 h), men krybben-rupture forlængelse varnæsten den samme i begge prøver (figur 10D). Materialer 2021, 14, X til peer review 9 af 16 Vi gennemførte en krybningstest langs bygningens retning (lodrette prøve) ognormal til bygningsretninger (vandret prøve); Krybkurverne præsenteres i figur 10. I den sombuilt tilstand udviste den lodrette HX-prøve et krybt liv på 13,8 timer, mens HXA-prøven udviste et krybt liv 1,46 gange højere, 20,2 H (figur 10A). Desuden afslørede HX a en højere kryberupture forlængelse (5,7%) end HX (2,8%). HX somBuilt vandrette prøven udviste længere krybende liv (3,4 h) end HX-a vandrette prøven (0,26 h), men brudstammen varnæsten det samme i begge prøver (figur 10B). Figur 10C viser Startets krybningsegenskaber af St lodrette prøver. HX-prøven udviste et krybt liv (3,6 h) end HXa
horizontal-prøven (0,26 h), men krybbenrupture forlængelse varnæsten den samme i begge prøver (figur 10D).
-------

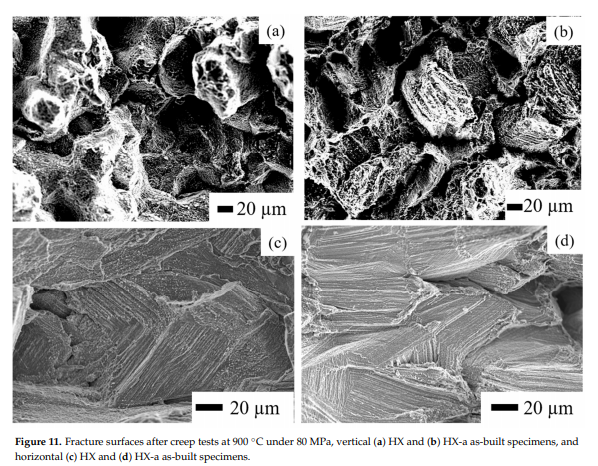

figur 11 viser creeprupture overfladerne. Det fremgår af figur 11a, B, at HX og HXA som
built vertikale prøver udviser langstrakte korn, som i sidste ende viser halsning og fremkalder frakturering. I modsætning hertil kan en snarere spaltninglike overflade observeres på ASBUILT HX og HXA horisontale prøver (henholdsvis figur 11c, D henholdsvis). Det er klart, at de revner, der er til stede vinkelret på spændingsaksen, resulterede i spaltning
like overfladen langs den dendritiske struktur, hvilket indikerer skør adfærd og lavere duktilitet
Jobtitel: Product manager
Afdeling: Market Department
Firma Telefon: +86 021-59150215
E-mail: Kontakt os
Mobiltelefon: +86 13817160919
Internet side: lanzhusuperalloy.danb2b.com
Adresse: No. 2800 Caoxin Road, Xuhang Town, Jiading District, Shanghai
