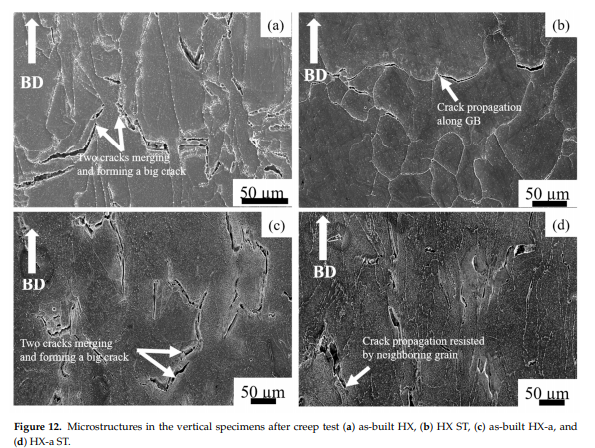

Figure 12 viser de mikrostrukturer af de lodrette prøver langs laderetningen efter krybeprøvningen. HX som-built prøven havde store revner (figur 12a) langs den vandrette korngrænsen; disse revner sammen og dannede væsentlige revner, hvilket resulterer i et sprødt brud. Vi har også observeret revner langs korngrænserne i HX-a asbuilt prøven (figur 12c). Efter opløsning varmebehandling, de HX ST prøven udviste ligeaksede korn morfologi, hvilket resulterer i sprøde frakturering af korngrænsen efter krybeprøvningen (figur 12b). Imidlertid HX-a ST prøve viste, en transgranular fraktur (figur 12d), hvilket resulterer i en duktil fraktur. Desuden i HX-a ST, blev Specimen revner orienteret parallelt med lastning akse, hvilket gør det vanskeligt for revnerne at udbrede vinkelret på stress akse og resulterer i en duktil fraktur.

1. Discussion

1. Effect af Segregation på varmrevner Formation

Hastelloy-X er et fast stof-solution-strengthened Ni-based legering, og det kan udvise en bred vifte af smelte- og størkningstemperaturer grund af sin høje legering indhold. Under SLM-processen oplever basismetalet ved siden af ​​fusionszonen en række spidstemperaturer mellem legeringens liquidus og Solidus-temperaturer. Derfor er denne regions mikrostruktur undergår partiel smeltning og beskrevet som det delvist smeltede zone (PMZ) region af HAZ [25]. Liquation revner opstår ved korngrænserne i varmen-affected zoner af svejsninger, også kendt som HAZ fissuring. Under flydende krakning,når varmen smelter, danner lavt-Melting-Point-faser på korngrænserne og på det interdenditiske område i den varme-affected zone fra en svejsningskørsel. En flydende film dannes på disse korngrænser og interdendritisk regioner og trækkes fra hinanden ved de trækkræfter varmespændinger som svejsesømmene størkner. Faser, som der sandsynligvis vil blive liquated i Ni-based superlegeringer indbefatter MC hårdmetal, M6C karbider, Laves fase og σ-phase [12,26]. De samme fænomener blev observeret i den som-built HX-prøve (figur 3A); dvs. adskillelse af elementer såsom Si, W og C medførte dannelsen af ​​SiC-og W6C-type karbider på korngrænsen og interdendritisk områder under størkningsprocessen, vinder forårsager dannelsen af ​​en revne i HX Prøver (figur 1A og 3A) [8,17]. HXA-prøven viste flere revner (figur 1B) end HX-prøven, fordi dets elementer blev adskilt svarende til det for yderligere yttrium (Y) og højere-content SI (tabel 1), hvilket resulterede i dannelsen af ​​karbid, hovedsagelig MC (M står for Si, Y) og M6C (M står for W) og forårsagede flere revner (figur 3b) [26,27]. Det faste opløselighed Y i Ni matrixen er lav og påvirker revnedannelse fordi Y afvises fra kernen dendritceller til interdendritisk regioner, der forårsager segregeringsproblemer.
