Cytotoxicity Test

Cytotoxicity test was made og de results are i Figure4; de cytotoxicity evaluation was performed Ved neutral red optagelse assay. Positive og negative controls were Brugt toBekræft den passende udførelse af testenprocedureog/eller to evaluate de results af CoCrW alloy, as well as tocontrol cellen følsomhed, ekstraktionseffektivitet og andre testparametre. Prøven, levedygtighed præsenterer celle over IC50() linie anses ikke-toksisk ogdetde IC50() linjeitis toxic.

Discussion

Figure 1A shows Som de Ecorr i saline solution is Merepositive, antyder en bedre passiv filmdannelseNårcompared to artificial saliva medium. Den CoCrW alloy (fig. 1A) viste små værdier af strømtæthed (110μA/cm2) for en stor analyseret potentielt interval angivergoodcharacteristics af de passive film formed i both media. DenCoCrW alloy presents lower passivating Nuværende densities i NaCl medium, \\ daf ggesting Mere passivating film for sodium chlorid end i kunstigt spyt. De chronoamperometric kurver (fig. 1B og 1C) showed constant Nuværende density værdier selv ved høje potentialer, hvilket indikerer fravær af grubetæring corrosion. Den results have shown Som CoCrW alloypresents kun generaliseret korrosion ved 0,9 V med høje strømtætheden beregnes i både media.

   De characteristics af de passive film were investigated af EIS hos Ecorrog 0,25 V SCE. Resultaterne er presented i figur 2A og 2B. Bode fasediagrammer er typiske for passive systemer med høje værdier af både reelle og imaginære dele af impedans ved lave frekvenser.Ide Bode diagrams de values ​​ af Z were about 105 Ω/cm² og vinklen er større end 75º, der viserhighresistive og kapacitive karakteristika dannede film.Bode fasediagrammer påpege over den samme mekanisme i artificial saliva og sodium chloride. Figure 2C Også showsfittingaf forsøgsresultaterne according to simulated equivalent circuits. Good agreement between de experimental resultater og den ækvivalente circuits proposed is observed on de entire range af studied frequencies, suggesting qualitatively de same mechanism i both media. Den film dannet inatriumchlorid medium (fig. 2B)er better kvalitet end dannet i kunstigt spyt (fig. 2A).

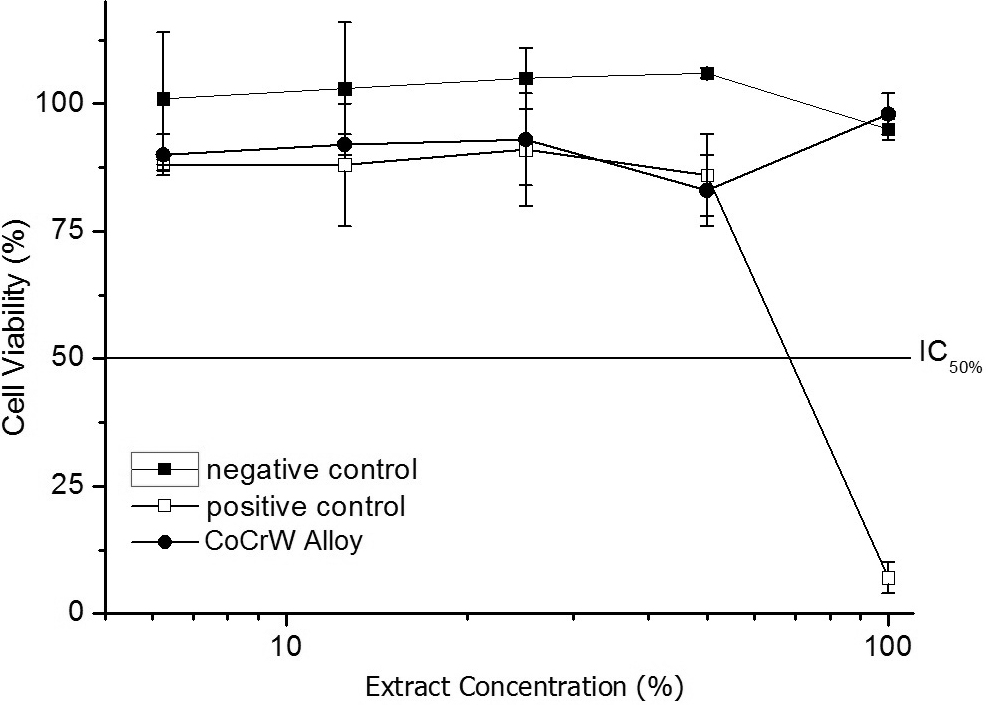

Figure 4. CoCrW alloy levedygtighed kurver i cytotoksiske ity assayet vedneutralt rødt optagelse metodologi.

Den sammensætning ifølge den passive film var analyzed Ved XPS AT Ecorr. Den amount af chromium og cobalt i de passive film formed i sodium chloride is greater than i artificial saliva. Den protective film is formed Ved chromium \\ OXID i both media (20). Disse results were Også obtained Ved Hodgson etto\\ udg. (21). I CoCr based-alloys, Kun AT high potential vil være found another state af chromium oxidation, such as Cr (VI) (21,22). .Den chemical shift between CO 2+og CO 3+is very small (22 24),-indicating a difficulty to characterize de oxidation state on de metallic surface. Den low amount af cobalt i de film suggests Som it diffuses into de solution og it does not significantly contribute to oxidfasen.

I

denne study de tested alloy did not present toxic effects even a t 100 extract concentration. Alle de viability curves are above de cytotoxicity index line, som means Som de CoCrW legering viste ingen cytotoksicitet virkninger i denne assay. I

denne study de CoCrW alloy presented good behavior med de formation af a uniform passive film rich i chromium (III) \\ OXID og a lower amount af cobalt oxides. Den film formed i 0.15 mol.L 1NaCl-is Mere capacitive og resistiv end det, der dannesi  artificial saliva. Den chemical complexity af de artificial saliva probably contributes til større ustabilitet af det passive film. SEM og eds Vis Som de CoCrW alloy presents niobium carbide og silicon og manganese oxides as Filermetallic -inclusions. Cytotoxicity tests validated de Filercytotoxic -effect af legeringen ifølge den anvendte metodologi.

Den resultaterne af denne undersøgelse tyder på, at CoCrW legeringer fra den elektrokemiske og cytotoksicitet synspunkt kan anvendes som biomaterialer, der skal anvendes i protesen på tandimplantater.
