Nickel legeringer, som er legeringer mednikkel som hovedbestanddel,Måske anvendes til rørsystemer samt forskellige dele af industrielle ventiler sådanas krop, motorhjelm, bold, sæde, stammer, boltning, forår, Etc.

Valves er dele af rørsystemer, og de defineres som komponenter i væskestrømmen, som anvendes til forskellige formål. Disse formål kan indebære standsning af strømmen, styring af strømningshastigheden, omdirigere strømmen, hvilket forhindrer rygstrøm og frigivelse af trykket [1] [2]. Figur 1 illustrerer en kugleventil, som er en roterende ventil, hvori kuglens lukkeelement drejes 90 ° for at gå i indgreb eller frigøre ventilens porthul [2]. Kuglen i figur 1 er i indgreb med porthullet, som holder ventilen åben./

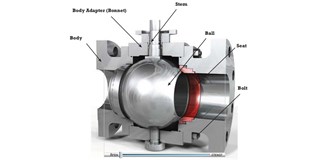

figur 1. kugleventil i åben position.

Introduction til ventiler og komponenter

Den forskellige dele af det i dette papir ventil er defineret som følger [3]:

body: VentillegemetOgså kaldet ventilskallen-er som den vigtigste del af ventilenheden, der holder alle dele sammen som en ramme. Ventilens krop er den første trykgrænse, der modtager væsketrykket. Ventilkroppen slutter er designet til at forbinde ventilen til rørledningen.-

 ball: Kuglen af ​​ventilen, også kaldet 'Closure-medlem' [ 4] eller 'trykstyrende del' [4] stopper eller starter væsken. Når ventilen lukker, gælder det fulde væsketryk på den ene side af bolden, så denne del betragtes som det tredje vigtige tryk, der indeholder en del af ventilen [3].

 Seat (s): Sæder tilvejebringer siddepladser overflade til lukkeorganet

 Stem:. ventilspindelen er konnektoren mellem ventillukkelegemet og operatøren og Giver dennødvendige bevægelse til bolden til lukning og åbning af ventilen. Stammen er forbundet til håndhjulet, håndtaget eller aktuatoren fra den ene side og til ventillukningselementet fra den anden side. En aktuator er en komponent, der er ansvarlig for at flytte ventilen intern automatisk. Stængler kræver høj mekanisk styrke, især i tilfælde af aktivering, til at modstå de belastninger applyied fra aktuatoren side

 Bolting:. Bolte er også tryk indeholdende dele af ventilerne , anvendes til at forbinde ventil organ eller motorhjelm stykker sammen.

 Carbon stålrør

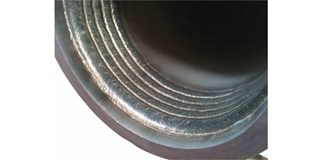

Figure 2. Inconel 625 pletterede inde i en carbon stålrør.

 figur 2. Inconel 625 clad inde i et carbon stålrør.

why angivnikkellegeringer?

 There er forskellige grunde til at angivenikkellegeringer til ventilerne og internerne. Disse er opsummeret som følger:

 Internal Korrosion: I et korrosivt miljø kulstofstål rørsystem måske pletterede (overlejret internt) med 3mmnikkellegering (f.eks Inconel 625) til mindske risikoen for korrosion [5].

 Corrosion angreb på rørene

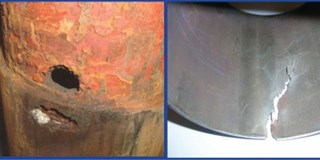

Figure 3. CO2 (venstre) og H2S (højre) korrosion angreb på rørene.

 Figure 3. CO

(venstre) og H2 S (højre) korrosionsangreb på rør.

Den indre overlejring afnikkellegering kan implementeres til flydende tjenester, der indeholder høje mængder af korrosive forbindelser såsom CO2 og hydrogensulfid (H2S). CO2 og H2S korrosionsangreb åbenbart i form af metal tab og revner, som illustreret i figur 3.

 Solidnikkellegering, Inconel 625 rør, er også almindelig i offshore-sektoren i olie- og gasindustrien i kulbrinte-tjenester med store mængder af H2S.

 Consequently, i de dele af verden, såsom Mellemøsten Wher

101; Råolie indeholder høje koncentrationer af H2S, ventillegemer, der anvendes i offshore olie- og gasprojekter, kan vælges i Inconel 625 i stedet for 22CR Duplex. Imidlertid er 22CR-duplex et meget almindeligt valg for rørledninger og ventiler i dennorske offshoreindustri, hvor der&101; Olie og gas er enten H2S fri ellerniveauer er minimal [6]. Derudover kan tætningsområderne og sædelommerne af kugleventiler fremstillet i kulstål være overlejret med Inconel 625 for at undgå sprækkekorrosion. Crevice korrosion refererer til et lokalt angreb på metaloverfladen, hvor der#&101; der er et mellemrum, sprække eller rille#&#

 External korrosion:. Super duplex bolte er et fælles valg af materiale til ventiler fremstillet i 22Cr duplex i detnorske offshore industrien.

 Duplex organ ventil

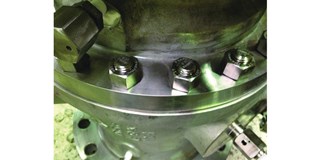

Figure 4. Et 22Cr duplex organ ventil med Inconel 625 bolte og prop

 Figure 4. Et 22Cr duplex organ ventil med Inconel 625 bolte og prop

 Den maksimalt tilladte driftstemperatur for ubestrøget super duplex Materiale (f.eks. Boltning) i offshore-miljøet er 110 ° C [7] for at undgå ekstern chloridspændingsprakkorrosion i havmiljøet. Derfor opgraderes super duplexboltning (bolte og møtrikker) til Inconel 625 for 22CR-duplexventiler i driftstemperaturer over 110 ° C som illustreret i figur 4.
