Det er almindeligt kendt, at der er behov for en bedre sammenhæng mellem støbning og mikrostruktur i Ni- superlegeringer ...

Generelt påvirkes strukturen og egenskaberne ved investeringskastninger af følgende parametre:

1.   Supervarme af flydende metal.

2.   Temperatur for Pouring

3.   Shells mugtemperatur

Fire.   Metal-mug-ligevægt (MME) temperatur

5.   Tid til at nå MME-punkt

6.   Kolliseringshastighed under faststoffering

De vigtigste resultater af støbevariablernes indvirkning på mikrostrukturelle egenskaber kan være

indgået i følgende :

Størrelse af korn

Da alle støbeegenskaber påvirkes af kornstørrelsen, vælges de optimale forarbejdningsvariabler,

På grundlag af disse betragtninger synes det at være væsentligt.

For Ni-bases superlegeringer IN-100 viste det sig, at kornstørrelsen steg med hældningstemperatur og/eller mug

temperatur med mere udtalt virkning af hældningstemperatur.De grove korn fremmes i

tværsnit, der er tykkere, og på et øget vakuumniveau, valle- og hutue101, da virkningen af antallet af frakker er ubetydelig

...

For investeringscast IN713LC superlegering, lavtfabrikkens forvarmningstemperatur udviser bedre kontrollerbarhed på korn

størrelse i forhold til variationer i temperatur, hvæssance og/eller/eller/eller/eller/eller/eller temperatur

temperaturen fører til bedre kontrol af kornens ensartethed ...

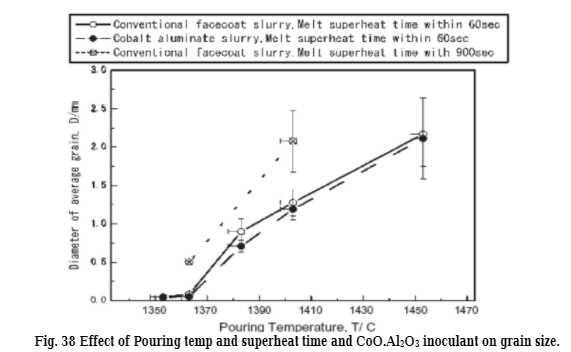

Den virkning, som temperaturen og superspisetiden har på kornstørrelsen, fremgår af Fig. 38.

Som superspisetiden er   forøgelse af kornstørrelsen samt forøgelse af temperaturen ved støbning.Det blev konstateret, at kornstørrelsen var lidt

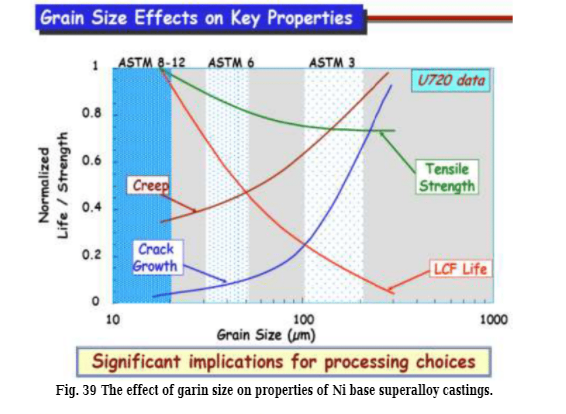

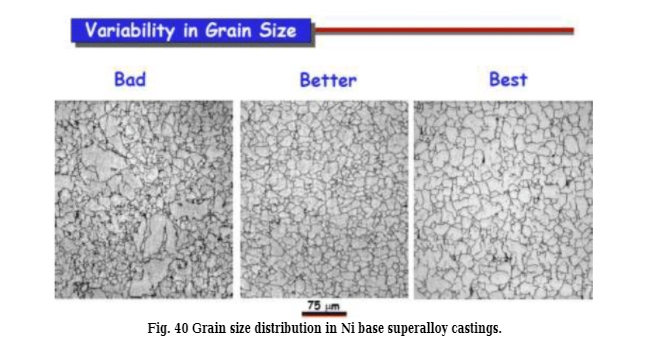

påvirket af ændringen af inokulationsindholdet (CoO.Al 2 O 3 ) ...   Tal 39 og 40   illustrere virkningen af Grain

størrelse på egenskaberne af Ni bases superlegeringer.

Mikroporøsitet og dendrite Arm Spacing (DAS) Variationer i DAS i IN-100 følger en tendens, der ligner kornstørrelsen, hvor mugtemperaturen spiller en mere spiller en fremtrædende rolle med hensyn til at bestemme DAS end hældningstemperaturen og vakuumniveauet.Virkningen af   antal skaller på DAS er ubetydelige.

Mikroporositet af investeringscast turbineblad af IN-713LC superlegering falder med faldende sekundær dendrit

armafstand (SDAS).Det viste sig, at Inoculant havde en vis virkning på at mindske porøsitetsindholdet, navnlig i t høje mugtemperaturer.Der findes porositet ved korngrænser og interdendritiske regioner.Da SDAS er meget finere end

kornstørrelsen, porøsitetsindholdet blev anset for at være snarere en 8220; vejende gennemsnit8221; måling af SDAS end korn

størrelseMold temperaturen har stor effekt på porøsitetsindholdet, fordi formen

Temperaturen påvirker støbningens kølehastighed og dermed dens SDAS.Når støbetemperaturen er høj og

SDAS relativt stor, raffinering af kornstørrelse reducerer 8220; effektiv8221; SDAS og derfor r Uddannelse af

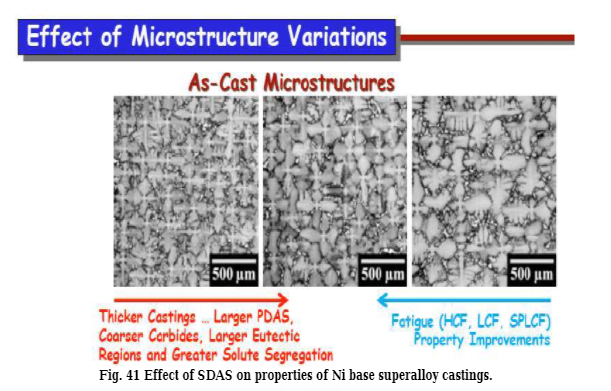

indhold af porøsitet.SDAS påvirker egenskaberne ved Ni basens superlegeringer, som vist i Fig. 41 ...
