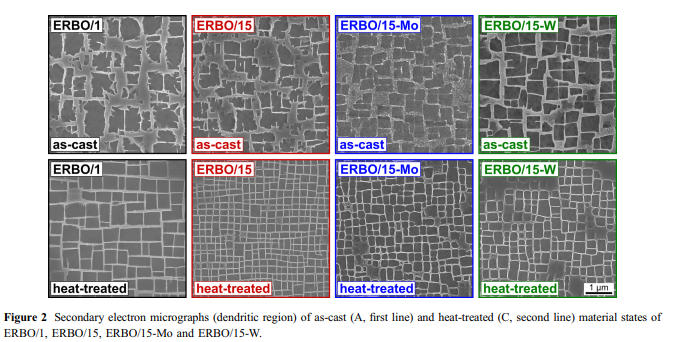

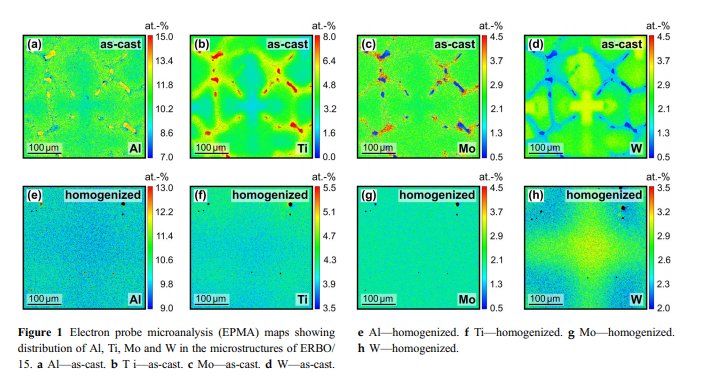

figur 2 præsenterer SEM mikrografier af de otte materielle stater, som blev overvejet i detnuværende arbejde. De fire som-cast materialer stater er vist i øverste række i fig. 2. Det fuldt varme \\ Ubehandlede materiale stater efter den sekundære aldring behandling (tabel 2) er vist i dennederste række i fig. 2.-

transmission Electron Microscopy (TEM) blev brugt til at analysere den lokale legeringskemi for de to faser i C C/microstruktur. TEM blev udført under anvendelse af et-JEOL JSM&6490 (for Erbo-1) og et Tecnai G2 F20 fra FEI (for Erbo/15 og derivater heraf), begge er udstyret med en FEG drift ved 200 kV og en EDAX analysesystem. Proceduren, der blev anvendt til måling sammensætninger fase i tre Erbo/15 varianter, er vist i fig. 3. Billedet i midten af ​​fig. 3 viser en STEM micrograph taget i et @ [retning (multiple stråle kontrast). EDX-spektre blev taget ved fem C/Channel-positioner (1-5, som angivet) og i centrene af de fire tilstødende C-Particles (positionerne 6-9). Hvert EDX-spektrum blev registreret med en elektronstråle diameter&10nm over en tidsperiode på 60 s. Sammensætninger blev beregnet under anvendelse af EDAX-algoritmen. Værdierne for de to faser blev opnået som gennemsnittet af de fem kanalmålinger (analysepunkter 1 til 5) og de fire partikelmålinger (analysepunkter 6 til 9). Eksempler på EDX spektre for indlægget c channel (orange, position 1) og for den- upper højre cparticle (i grøn, position 7) er vist-i venstre og højre diagrammer som angivet.&

For sammenligning, vi brugernogle af de lokale sammensætningsresultater rapporteret af Parsa et al. [36], som blev opnået ved en lokal elektrode atom probe (Leptm 3000x HR, CapeCA Instruments) i spændingsmodus ved en prøvebaseretemperatur på * 65 K.

 -=//

100 [Orienterede kuboidale prøver af måldimensioner på ca. 8 9 7 x 6 mm3 336 mm3 blev opnået ved at kombinere lauteorientering med gnist erosion bearbejdning som beskrevet i [40]. I detnuværende arbejde blev RUS målinger taget for Erbo 15 og dets varianter. Til sammenligning blev dataene for Erbo 1 taget fra Demtro-AL-arbejdet. [41]. Alle prøve dimensioner er angivet i tabel 3. For alle prøver, der blev testet i detnuværende arbejde, var der en god aftale mellem geometriske tætheder QG (beregnet ud fra prøvevægte og volumener) og de tætheder, der blev bestemt af opdriftsmetoden QB (tabel 3). Gode ​​overflade kvaliteter blev etableret ved slibning og diamant plade polering. I Fig. 4a, I fig. 4a, en typisk RUS modellen er vist fastspændt i mellem to keramiske stænger og

measurement termoelement inærheden. Under forsøgene var termoelementet ikke fastgjort til prøven, men meget tæt. Prøve og den relevante del af termoelementet var i temperaturen konstant zone i ovnen.

--- For Den eksperimentelle bestemmelse af resonansfrekvenser, frit vibrerende prøver anvendes. De eksperimentelt opnåede resonansfrekvenser er relateret til tre uafhængige elastiske stivhedskoefficienter c11, c12 og C44 af pseudocubic krystal [38, 39, 41]. Til dataindsamling blev et RUS-apparat bygget i-house brugt. Systemet bestod af en frekvenskarakteristik analysator (type FRA5087 fra NF Corporation) i kombination med en høj/speed/

amplifier (type BA4825 fra NF Corporation) til signalgenerering og detektion. Eksperimenterne blev udført i temperaturområdet fra 100 til 673 K ved anvendelse af en Netzsch lavtemperature ovn og en cascading temperaturstyreenhed (type 2704 fra Eurotherm). Resonansspektre af prøverne blev registreret i området fra 150 til 1000 kHz. I tilfælde af Erbo1, DemTro¨Ner et al. [41] studerede de elastiske egenskaber i 50 K trin mellem stuetemperatur og 1273 K. Erbo
