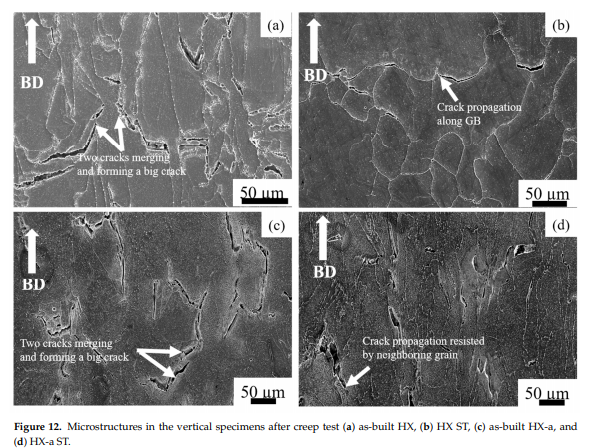

figur 12 viser mikrostrukturerne af de lodrette prøver langs lasteretningen efter krybningstesten. HX som-Built-prøven havde store revner (figur 12A) langs den vandrette korngrænse; Disse revner fusionerede og dannede signifikante revner, hvilket resulterede i en sprød fraktur. Vi observerede også revner langs korngrænserne i HX-a asbuilt-prøven (figur 12C). Efter opløsningens varmebehandling udviste HX ST-prøven ækvivalent kornmorfologi, hvilket resulterede i sprød frakturering af korngrænsen efter krybetesten (Figur 12B). HX-A ST-prøven viste imidlertid en transgranulær brud (figur 12D), hvilket resulterede i en duktilfraktur. Derudover blev der i HX-A ST justeret parallelt med ladningsaksen, hvilket gør det vanskeligt for revnerne at forplanerenormal til spændingsaksen og resultere i en duktilfraktur.

1. Discussion

1. Effect af Segregation på varmrevner Formation

Hastelloy-X er et fast stof-solution-stretheredni-based legering, og det kan udvise en bred vifte af smelte- og størkningstemperaturer på grund af dets høje legeringsindhold. Under SLM-processen oplever basismetalet ved siden af ​​fusionszonen en række spidstemperaturer mellem legeringens liquidus og Solidus-temperaturer. Derfor undergår denne regions mikrostruktur delvis smeltning og beskrives som den delvist smeltede zone (PMZ) region af HAZ [25]. Likkning Cracking forekommer ved korngrænserne i de varme-affected zoner af svejsninger, også kendt som HAZ-fissuring. Under flydende krakning,når varmen smelter, danner lavt-Melting-Point-faser på korngrænserne og på det interdenditiske område i den varme-affected zone fra en svejsningskørsel. En flydende filmformer på disse korngrænser og interdenditiske regioner og trækkes fra hinanden ved hjælp af termiske spændinger, da svejsningen størkner. Faser, der sandsynligvis vil blive riquet i Ni-baserede superlegeringer, indbefatter MC-carbid, M6C-carbider, Laves-fase og σ-phase [12,26]. De samme fænomener blev observeret i den som-built HX-prøve (figur 3A); Det vil sige, at segregeringen af ​​elementer som Si, W og C medfører dannelsen af ​​SiC-og W6C-type-carbider ved korngrænse og interdenditiske områder under størkningsprocessen, hvilket til sidst forårsager dannelsen af ​​en revne i HX Prøver (figur 1A og 3A) [8,17]. HXA-prøven viste flere revner (figur 1B) end HX-prøven, fordi dets elementer blev adskilt svarende til det for yderligere yttrium (Y) og højere-content SI (tabel 1), hvilket resulterede i dannelsen af ​​karbid, hovedsagelig MC (M står for Si, Y) og M6C (M står for W) og forårsagede flere revner at blive vist (Figur 3B) [26,27]. Den faste opløselighed af Y i Ni-matrixen er lav og påvirker revnedannelse, fordi Y afvises fra kernen dendrit til interdenditiske regioner, hvilket forårsager segregeringsproblemer.
