4.2.Varmebehandling og anisotropy Virkninger på Creep- egenskaber

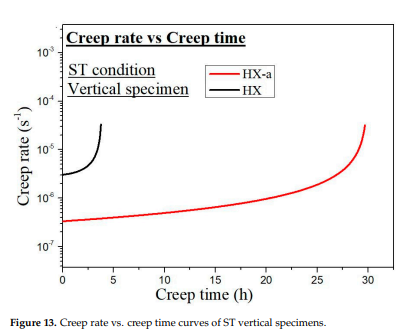

For det første overvejede vi kornmorfologiske virkninger på krybende egenskaber.I den-stand, både HX og HX-en prøve med kolumårs korndannelse (figur 5).Kolonner korndannelse er et naturligt fænomen i additive forarbejdede materialer.Dette er blevet bevist af mange forskere i forskellige legeringer [28,29].Kornene skyldes hovedsagelig epitaksial kornvækst, som er en følge af lag.-ved-dannelse af lag med hurtig opvarmning og køling under SLM-processen [30].Det er velkendt, at materialer, der har en kolumårs kornmorfologi, udviser bedre krybende egenskaber [31].Selv om HX-a som-Det byggede eksemplar havde mange revner, det viste bedre krybeegenskaber end HX-modellen.The HX-en lodret prøve8217s krybeegenskaber viste 1.46 gange længere krybeliv end den vertikale HX-prøve i-stand (figur 10a).Dertil kommer yttrium i HX-et prøveeksemplar bestående af oxider af Y og Si (Figur 4) og forlænget levetid i forhold til HX-prøven.De vandrette egenskaber er-den indbyggede prøve afbildes i figur 10b.I de vandrette enheder, HX-Et eksemplar viste et mindreværdigt kryb i forhold til HX-modellen.Dette skyldes tilstedeværelsen af revner vinkelret på stressaksen (figur 1b).Resultatet er, at HX- modellengfærre revner (figur 1a) viste et længere krybende liv end HX-en prøve.Men på grund af revner og kolumårs kornmorfologi i-Konstrueret tilstand, anisotropiske krybdyrsegenskaber herskede både i HX og HX-en prøve.Behandlingen af opløsningen ændrede mikrostrukturerne i HX og HX-en prøve.Efter varmebehandlingen af opløsningen viste HX-prøven en ligevægtig kornmorfologi, og orienteringen blev tilfældig (figur 8a).På den anden side, HX-et prøveeksemplar opretholdt en column morfologi (figur 8b).SEM-analysen af HX-a som-ved korngrænsen blev det påvist, at der dannes carbider ved korngrænsen, hvilket indikerer, at korngrænsernes nåleeffekt bevarede kolumårskernernes morfologi (figur 7a).FEE-SEM-analysen blev udført ved korngrænsen i HX-en ST-prøve til at finde faser ved grænsen.MC (Si, Y), (Mo, W)6C, og Cr23C6-carbider dannet ved korngrænsen (figur 7b).Den korngrænse, der hænger af karbider, bevarer i sidste ende kolumårs kornmorfologi.En anden vigtig forskel mellem HX og HX-a ST-prøver er dannelsen af M6C-carbider inden for HX-en prøve8217s korn (figur 9a).Yttrium fremmer en høj massefylde af fint Mo-rig karbid og større oxid i kornet (figur 9a).Løbende liv langs den lodrette retning af HX-En ST-prøve (29.6 h) var otte gange bedre end den af HX ST-modellen, og den mest skræmmende forlængelse blev næsten dobbelt så stor som den af HX ST-modellen (figur 10c).The HX-En ST-prøve8217s kornmorfologi var lig med den retningsmæssigt fastslåede (DS) Ni-superlegeringer baseret [29].Graingrænser, der er normale for stressaksen, er sædvanligvis crack-initieringssteder i traditionelt støbte superlegeringer.Derfor forbedrer columnmars kornmorfologi det krybende liv.Således, HX-en ST-lodret prøve, der har bedre egenskaber end den vertikale HX ST-prøve.På den anden side resulterede HX ST-krybetesten i et lavt krybeliv og duktivitet på grund af den ligevægtige kornmorfologi i HX ST-prøven.Der er to yderligere grunde bag den krybende livsforbedring i HX-en ST-lodret prøve.For det første påvirker dannelsen af M6C-carbider i kernerne i HXa-prøven (figur 9a) også den krybende livsforbedring i HX-prøven.-en ST-lodret prøve.For det andet er Y- og Si-oxiderne stabile selv ved højere temperaturer.de forbedrer også kryberesistensen ved at hindre dislokationsbevægelseDesuden kontrollerer grænsecarbider korngrænser, at korngrænsen glider, hvilket resulterer i den lavere krybehastighed i HX-en prøve (figur 13).

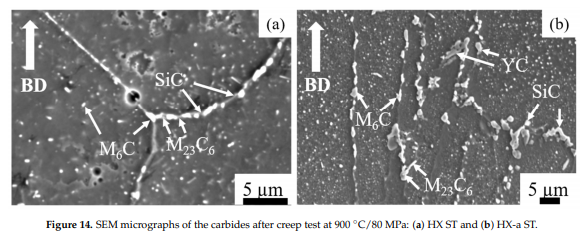

Desuden medfører dannelsen af kontinuerlige carbider ved korngrænsen (figur 14a) lav duktivitet.Da carbider er skrøbelige faser, når først crackkernerne formerer sig, formerer de sig hurtigt og reducerer aflangen (figur 10c).Men ud fra sammenligningen mellem figur 6d og figur 14b steg den diskrete karbid under krybetesten i HX-En ST og forbedret krybeduktivitet, fordi disse carbider (Figur 14b) modstår, at korngrænserne glider, og at revnedannelse derved dannes.Der blev også udført en krybningstest på horisontal opløsning varme-behandlede enheder.I HX-et prøveeksemplar (figur 1b), disse revner er vinkelrette på stressaksen, og stresskoncentrationen ved revnespidsen øges.Den lette crack-spredning resulterer i lave krybeegenskaber.Det vandrette HX-eksemplar viste bedre krybende liv end HX.-en vandret prøve (figur 10d), da førstnævnte havde færre revner (figur 1a).
