Simulation resultater

For show crack indflydelse på dynamisk rotor adfærd blev rotoraccelerationsværdien beregnet i området fra 0 til

4000 rpm. Kun vægt kraft har ydre indflydelse. Den første kritiske hastighed sådan rotor udgørwcr=2643,6 opm (44,06 Hz). Figur 4 viser de opnåede amplitudefrequency egenskaber.

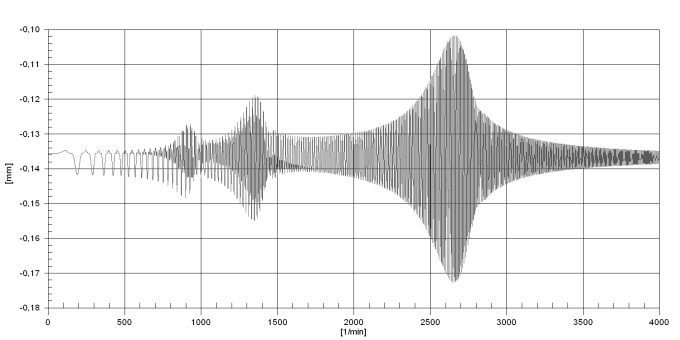

Figure 4. Amplitude-frequency karakteristika i crack sektion

At 1/3 og 1/2 fra kritisk hastighed, parametriske resonanser er resultatet af cyklisk ændring i øjeblikket stiffness vises. Cascade diagram viser 1x, 2x og 3x rotor harmoniske, figur 5.

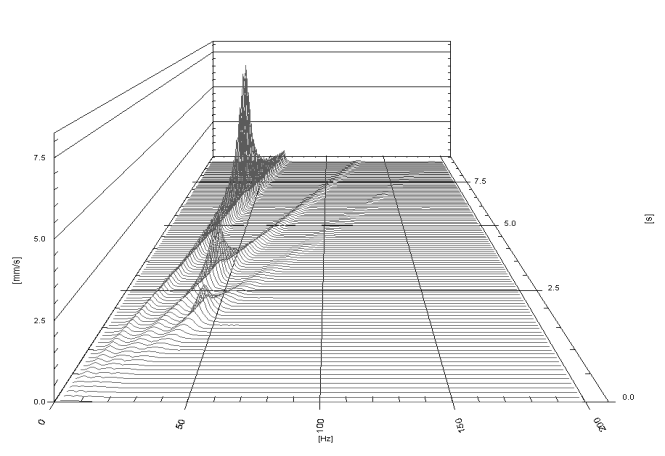

Figure 5. Cascade diagram af vibrationer hastighed, mens rotoren accelererende op til 4000 rpm

  Dynamic rotor egenskaber (spektre og orbits) er angivetnedenfor i regimerw=1/3wcr w=1/2wcrw=wcr .Kun rotor vægt betegner ydre belastninger.

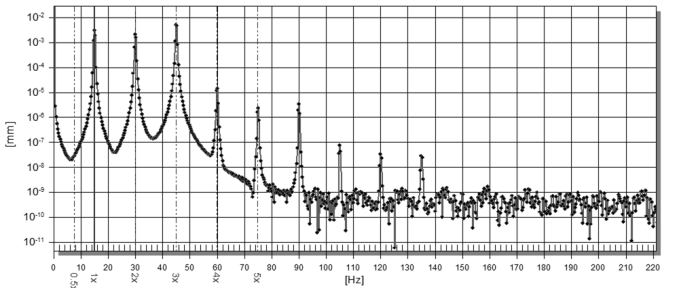

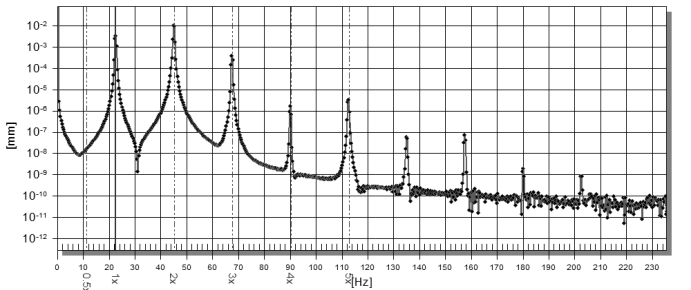

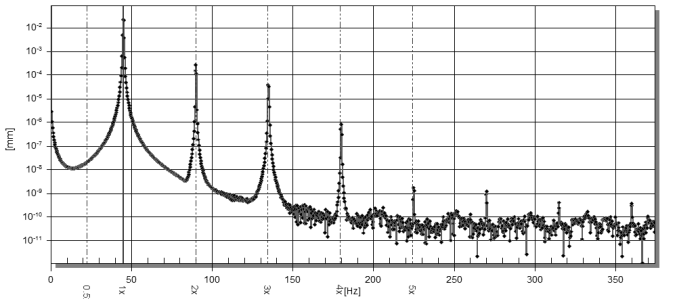

Figure 6 Signal-spektret ved 1/3wcrregime i logaritmisk koordinater

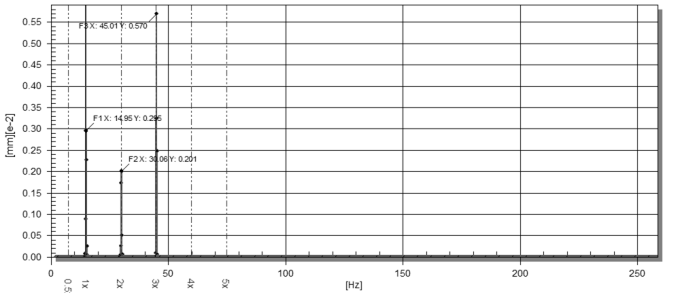

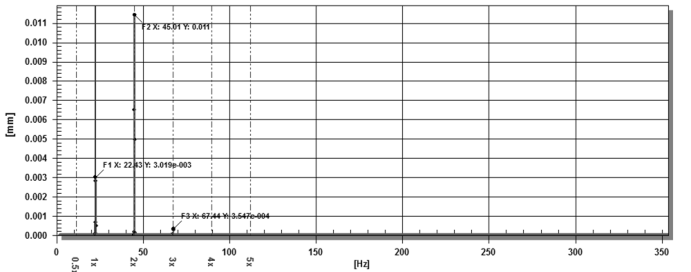

Figure 7 Signal spektre ved 1/3wcrregime i lineær koordinater

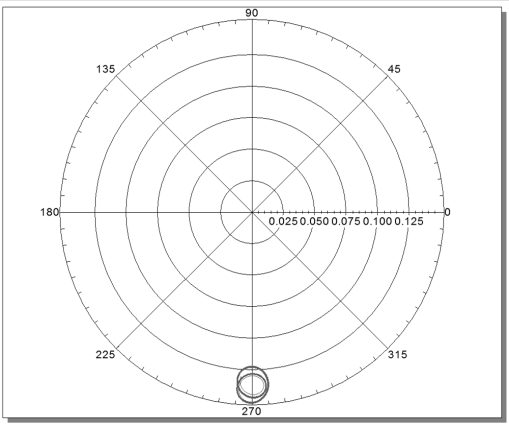

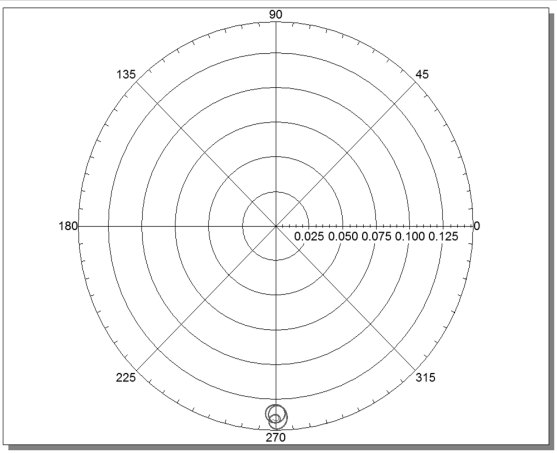

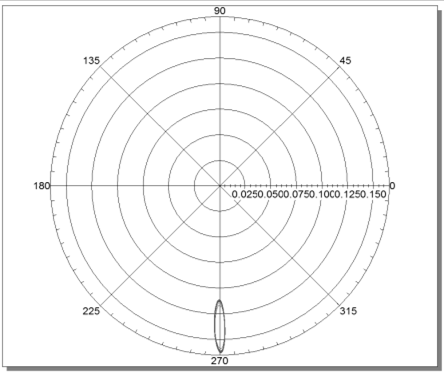

Figure 8 baner rotorens center i crack sektion ved 1/3wcr regime

Figure 9 Signal spektre ved 1/2wcr regime i logaritmisk koordinater

Figure 10 Signal-spektret ved 1/2wcr regime i lineær koordinater

Figure 11 baner rotorens center i crack sektion ved 1/2wcr regime

Figure 12 Signal spektre vedwcr regime i logaritmisk koordinater

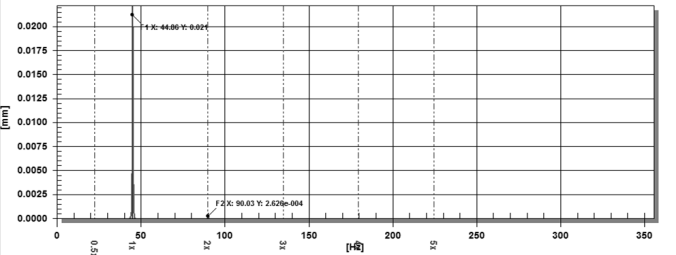

Figure 13 Signal spektre vedwcrregime i lineær koordinater

Figure 14 baner rotorens center i crack sektion påwcr regime

  Opnåede resultater viser, at forekomsten af ​​subharmoniske resonanser kan være et diagnostisk tegn på crack appearance . Den bedste diagnostiske regime til at detektere flere rotor harmoniske er styret af 1/3 fra den første kritiske hastighed. Tre harmoniske af rotorens frekvens tæt ved amplituder værdi ses ved det.

Conclusion

Brug af den udviklede crack modellen i algoritmer til analyse af dynamiske egenskaber rotorer med crack lowers signifikantnødvendige tid til deres modellering og analyse. Beregningsresultater resultater viser, at revne i skaftet på de undersøgte rotor forårsager parametriske resonanser ved regimer 1/3wcr , 1/3wcr wcr hører tilcertifikaterne resultatet af rotoren harmonics med frekvenser 1x, 2x, 3x, 4x, etc. I faktiske test er der en mulighed for at fremhæve to eller tre rotor

harmonics. Tilstedeværelse af subharmoniske resonanser, flere harmoniske og ændring i bevægelse kredsløb af akslen  sections kan være tegn på crack udseende. På sammetime bør det tages i betragtning, at sandsynligheden for detect revne i praksis afhænger af dens geometri og dybde, følsomhed brugt udstyr, tilstedeværelse af orbits sensorer, etc. Så den foreslåede model bør betragtes primært som et instrument til at uddanne ingeniører inden for vibrations diagnostik, og for at opnå grænseværdier for diagnostiske tegn på crack.
